Système de construction XPanel
Le système de panneaux monolithiques XPanel est constitué de panneaux avec une âme en polystyrène expansé (EPS) entre deux treillis d’acier soudés, reliés par des connecteurs diagonaux. Les panneaux sont posés conformément au projet puis complétés par du béton appliqué sur le chantier.
Qu’est-ce que XPanel ?
Les treillis, les connecteurs et le béton forment l’ensemble porteur ; l’âme en EPS apporte l’isolation et sert de support à l’application du béton. La fiche du fabricant distingue plusieurs références de panneaux, de XP-30 à XP-200, selon l’épaisseur de l’EPS. Aucune valeur de résistance, d’isolation, d’épaisseur finale ou de délai ne peut être transposée telle quelle à une maison : il faut d’abord vérifier la référence retenue, les calculs, les essais applicables et les détails du projet.
Comment cela fonctionne-t-il ?
Les treillis soudés de part et d’autre de l’âme en EPS, les connecteurs diagonaux qui les relient et les couches de béton appliquées sur le chantier composent la solution décrite dans la fiche.
Isolation
L’âme en EPS contribue à l’isolation thermique. Les valeurs thermiques et acoustiques doivent être consultées pour la référence de panneau choisie, et non pour le système en général.
Continuité de l’enveloppe
Les jonctions avec les planchers, les ouvertures et la toiture sont détaillées pour assurer la continuité thermique selon le projet.
Armature de référence
La fiche consultée décrit des treillis de 100 × 100 mm avec des fils de Ø4 mm et, comme configuration générale, 23 connecteurs diagonaux par m². Il convient de confirmer la validité de ces données et la variante spécifiée.
Béton et épaisseur
Pour le mur projeté illustré, le manuel de montage indique une épaisseur de référence de 45 mm à partir de la surface de l’EPS, en deux couches : la première recouvre le treillis et la seconde complète l’épaisseur. Cette cote ne s’applique pas nécessairement à tous les panneaux.
Finitions et cure
Après la deuxième couche, le manuel recommande une finition talochée et décrit plusieurs options, de l’enduit mince à la façade ventilée. La cure du béton demande une attention particulière ; le manuel ne prescrit pas d’épaisseur pour l’enduit monocouche.

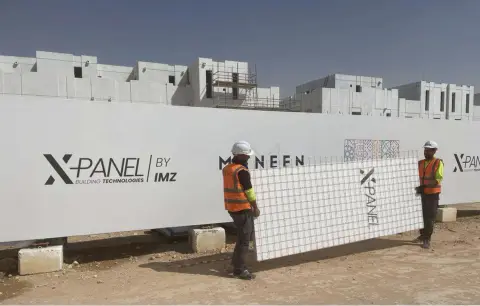

Panneau et treillis
Montage des panneaux
Couches appliquées sur le chantier
- Une proposition qui traite ensemble structure et isolation.
- Une étude précoce des jonctions et de l’enveloppe.
- Des décisions de projet confrontées aux fiches, calculs et essais applicables.
